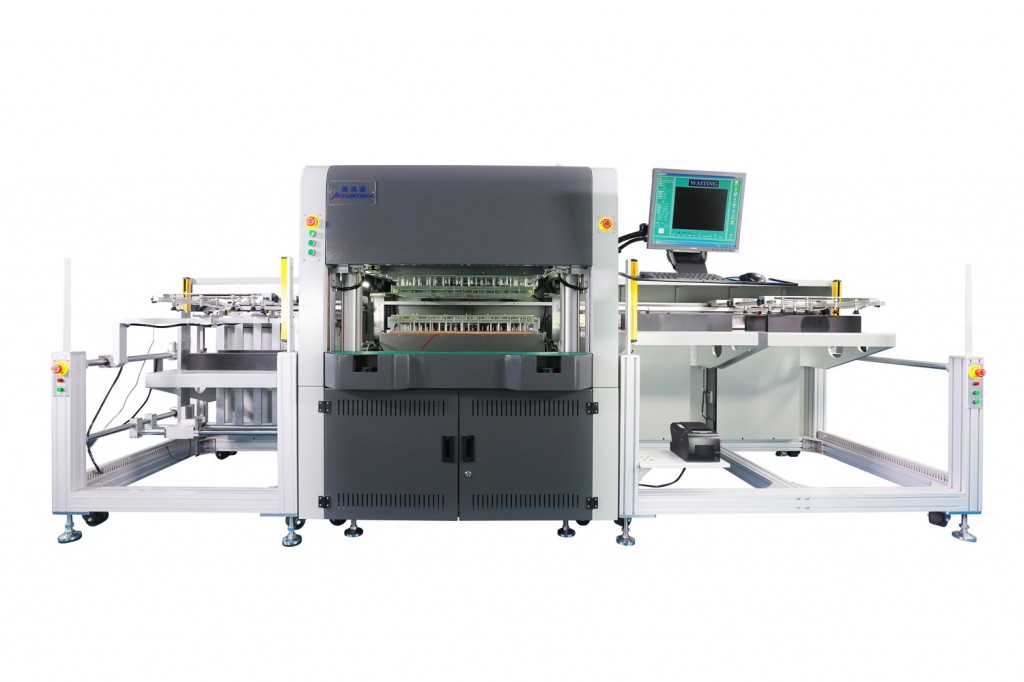

相較于F6機型，F6-XL是為檢測大尺寸、大載重的PCB闆而專計設計的(λde)大型全自動夾具式四線低阻測試機，适用于大尺寸的通訊闆、背闆、燈闆、新能源汽車闆四線測¥試需求。

特點

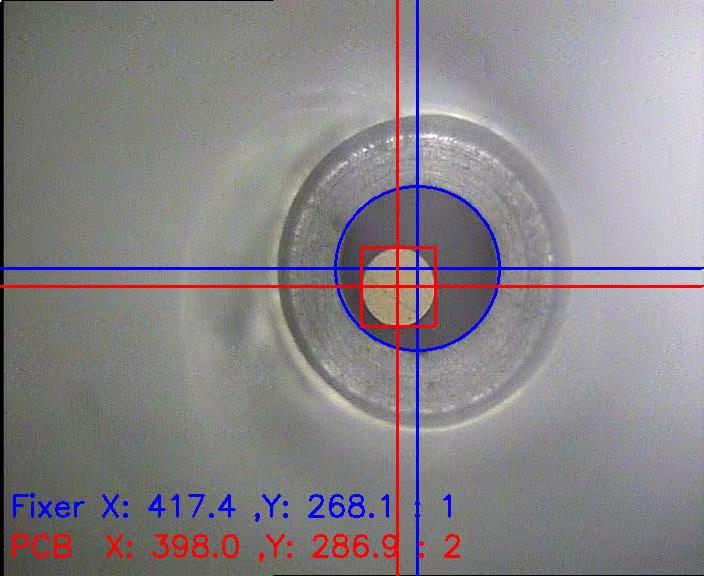

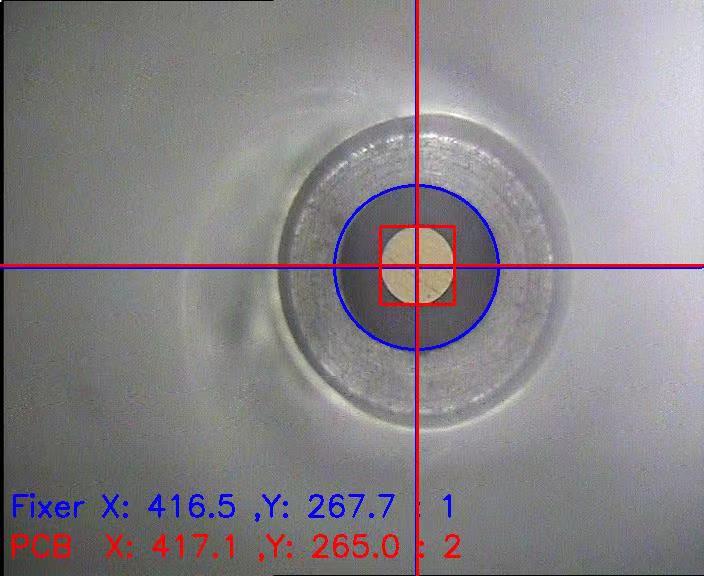

CCD自動對位 ・采用了CCD對位，對偏位闆進行實時截取對位誤差，自動校(✔xiào)準對位，精度可達10μm，極大提高測試測次通過率。	對位前對位後

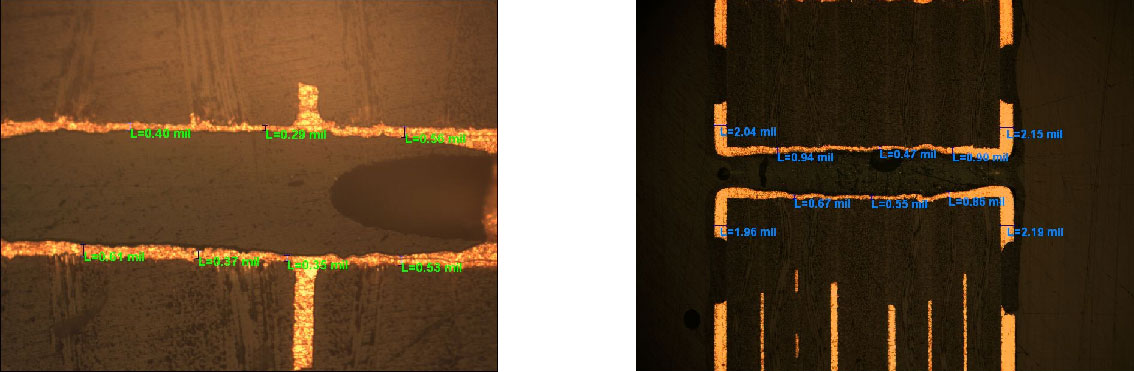

高精度四線導通低阻測試 ・10mΩ以下的線路阻值精度：±0.2mΩ。 ・10mΩ以上的線路阻值精度：±2%。	能有效檢出以上缺陷

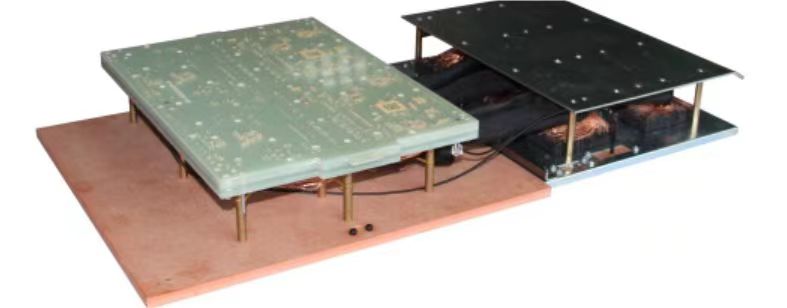

夾具式測試 ・使用四線測試夾具，産能遠超飛針測試，實現真正批量全檢。 ・夾具的特殊針盤設計，相比傳統排線設計使用更穩定，安裝效率高。

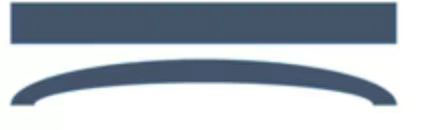

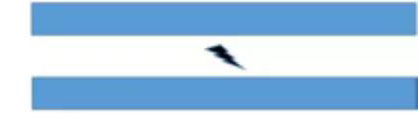

可靠的線路微短檢測能力 ・針對PCB線路過度靠近及兩網絡間有異物或雜質的微短(∏duǎn)的情況，提供了更強的微短檢測能力，通過對PCB網絡間施加高壓，靈敏地監測網絡間★(jiān)阻值發生變化而導緻的微短路電流變化。 ・實驗證明，此功能對微短的檢出能力比一般的通用✘測試機更優勝。	線路異常接近線路間的異物

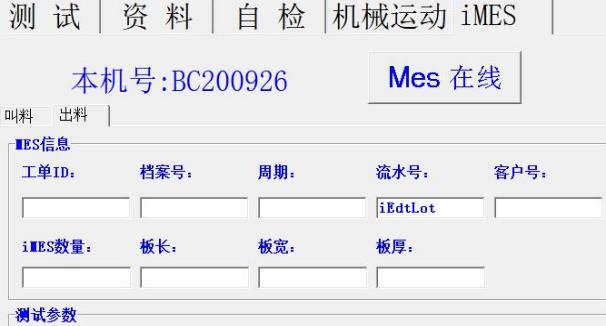

對接MES的智能模塊系統・設計了MES模塊，可根據不同客戶的通信協議，對接客戶智能(né€ng)制造系統，極大的提高了生産效率以及提供可(λkě)追溯的質量管控。
最四線點數65536點 ・針對大尺寸的5G通訊闆、背闆、服務器闆、燈闆、汽車闆提供了65536點的大點數四線批量測試系統。↑ ・一套治具一次測試完成大大降低四線分模測試（例如分A、B模兩套治具）帶來的漏測風(fēn>g)險。
大尺寸、大載重闆自動測試 ・F6-XL采用手臂式自動傳輸系統，最大自動測闆尺寸800mmx650mm,最大單片闆載重8kg,滿足大尺寸、大載重的通訊闆、汽車闆、服務器闆的自 (zì)動批量四線測試需求。・高度自動化能大幅度減少操作員數量，為測試部門節省人( rén)工成本。

F6-XL全自動CCD四線測試機主要參數

參數與規格
