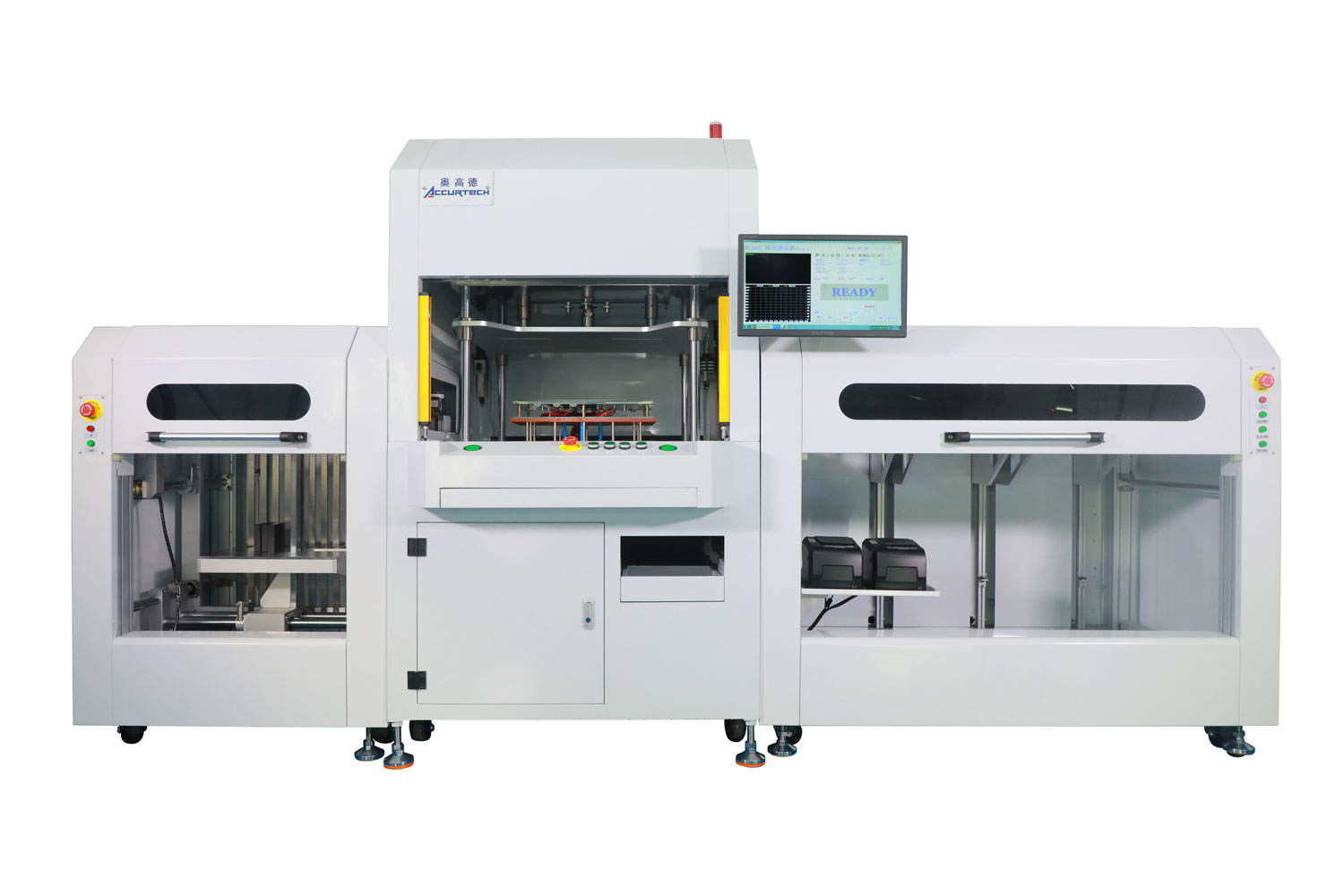

H6全自動高壓測試機
随著工業PCB的功能性要求提升，高壓下的絕緣¶缺陷已經成為必須檢出的問題。而超高壓測試對線路闆的絕緣性的檢測能力比一般的通(★tōng)用測試機更優勝。我們為檢測PCB絕緣性專門設計了H6全自動夾具式高壓測試機，适用(↑yòng)于電源闆、通訊闆以及服務器闆等。
特點

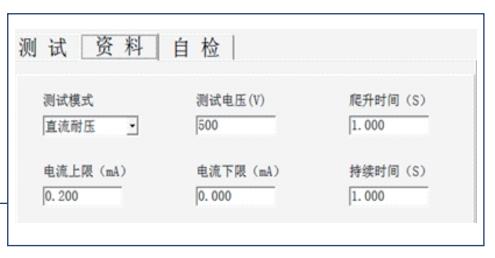

| 超高電壓測試、高壓與OS同時測試 ・直流50V~6000V、交流50V~5000V可選電壓測試，可以根據PCB闆的類型及絕緣要求選擇不同的參數(shù♣)進行測試。 ・直流50V~1000V條件下，應用超過5000測試點，OS測試與高壓測試可一次性測完，不需要分開測試2次，極大提高測試效率，提高産能。 |
 |

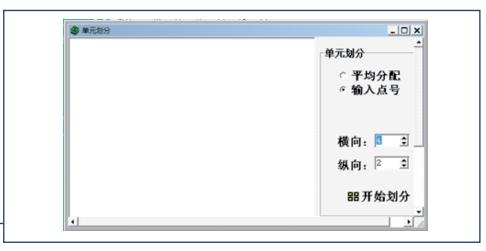

| 可分多單元同時測試 ・測試點數高達5000點（可擴展），可全網絡進行高壓測試☆，全面檢出微短問題，保證品質。 ・可分多個單元測試，測試缺陷會直觀顯示在具體單元上。 ・可以以不同測試參數同時測試多條網絡。 |
 |

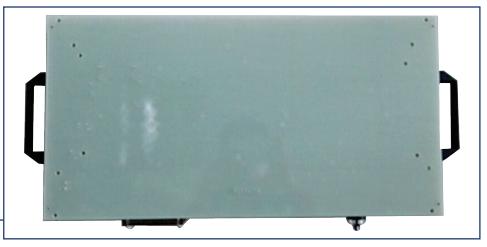

| 采用高壓夾具測試 ・夾具上每條網絡設2個針，配合機器完善的自檢功能，測前能檢測夾具探針與PC$B接觸是否良好，防止接觸不良導緻漏測。使用高壓夾具，産能遠超高壓測試儀測試，實現真×正批量生産。 ・同時更換夾具非常便捷，提高實際産能。 |
 |

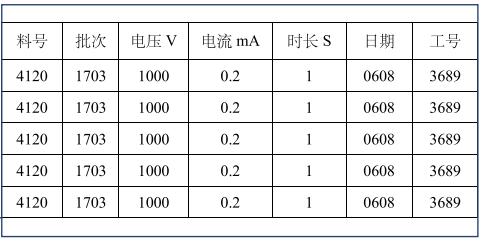

可靠的追溯功能 ・可根據客戶通訊協議，對接MES系統，完成智能制造，機器能自動輸出包含每片闆測試電壓、漏©電流、測試時長等參數的電子表格，可追溯。 |
 |
| 大尺寸、大載重闆自動測試 ・奧高德H6采用手臂式自動傳輸系統，最大自動測闆尺寸800mmx650mm,最大單片闆載重8☆kg,滿足大尺寸、大載重的通訊闆、電源闆、服務器闆的自動批量高壓測試☆需求。・高度自動化能大幅度減少操作員數量，為(©wèi)測試部門節省人工成本。 |
|
H6全自動高壓測試主要參數
測試電壓 |
1.AC5000V,DC6000V超高壓測試 2.DC1000V用于全網絡測試 |
測試方法 |
高效率高壓測試治具測試，不同網絡之間可設置用不同的高壓及升壓、持續時間測試。 |
自檢方式 |
系統具備完備的自檢功能，保證測試準确性，測闆前進行治具接觸性檢査，防止治具探針接觸不良導緻的絕緣漏測。 |
測試點數 |
配置1：AC5000VDC6000V:512點（可擴展） 配置2：DC1000V:5000點（可擴展） |
| 信息化對接 | 可對接MES系統，每片測試的測試電壓，漏電流，測試時長保存為(wèiΩ)電子表格文件 |
| 自動化方式 |
手臂式自動輸送系統，适用于不規則闆 |
參數與規格
| 機器尺寸（Dimension） | L4450xW1480xH1950(mm) |
| 機器重量（Weight） | 約2000kg |
| 測試點密度(Test Point Density) | 高壓專用治具 |
| 種針方式(Seed Needle Method) | 1條網絡2個測點，測高壓前先測導通 |
| 測試電壓(Test Voltage) | AC:最大5000V DC:最大6000V |
| 電弧測試(ARC) | 2.5mA~20mA |
| 測試電流(Test Current) | AC:最大20mA DC:最大10mA |
| 測闆尺寸(Test Board Size) | 标準:400mmx340mm 最大:800mmx650mm(可按尺寸定制) |
| 測闆厚度(Thickness of PCB) | 0.3mm~10mm |
| 升壓時間(Voltage Up Time) | 0.1s~1000s,任意可調 |
| 測試時間(Test Time) | 0.1s~1000s,任意可調 |
| 電源供應(Power Supply) | 2KW,AC220V |
| 氣源供應(Air Supply) | 0.6Mpa~0.8Mpa |
| 工作溫度(Temperature) | 20°C~26°C |
| 工作濕度(Humidity) | 50%~65% |
| 測試治具(Fixture) | 高壓測試治具 |
| 測試資料(Net List) | ACCURTECH (*.hpt) |
